Moulage de pièces simples en résine de polyuréthane

Nous allons développer une technique de moulage, qui est certes pas des meilleures marché, mais qui peut rendre service en particulier pour des moulages simples comme par exemple des portes, toitures, embrasures, etc..

Nous aurons besoin du matériel suivant:

Du plexiglas transparent
Des baguettes de bois de 5x10mm
Verre en plastique
Pinces pour cartables


Sylicone de type RTV


Suter Kunststoffe AG
Aefligenstrasse 3
CH-3312 Fraubrunnen



Silicone et résine de polyurhétane

G26 et G27 de Sika



Global Tool Trading AG
Sonnenbühlweg 1
CH-6010 Kriens



Nous aurons besoin de l’outillage suivant:
Couteau pour plexiglas
Règles
Balance précise ou seringues en plastique
Tige en bois et en métal pour les mélanges

 Nous allons, comme exemple, mouler des embrasures de fenêtres et portes que nous aurons préalablement réalisé en suivant l’exemple de la Roucoule.

Pour commencer nous réalisons le « récipient » qui recevra la silicone. L’avantage du moulage vertical est d’avoir un moule en silicone parfaitement plat, ce qui évite la déformation de la pièce moulée.

Vous coupez deux plaques de plexiglas de même dimensions. Sur l’une d’elles vous collez les baguettes de bois de 5x10 mm qui serviront de coffrage (cyano liquide).

Ne vous inquiétez pas de la couleur rouge sur les baguettes, le moule photographié a déjà servit pour de la silicone rouge.

Pourquoi le plexiglas et non pas, par exemple, du carton : parce qu’il nous permettra  de contrôler le niveau de silicone.

Sur la plaque avec coffrage vous coller (colle acrylique) vos pièces à mouler. Profiter d’ajouter dans les espaces vides des petits objets.



Vous maintenez les deux plaques de plexiglas ensemble avec des pinces diverses selon l’exemple photographique.



Vous préparez votre mélange en le remuant lentement pour éviter d’introduire des bulles d’air. Une fois mélangé, laissez reposer quelques instants, 2 à 4 minutes et versez le mélange dans votre moule.

Un dernier conseil : ne démoulez pas trop tôt au minimum 12 à 16 heures, je sais c’est dur mais c’est nécessaire.



Au moyens de ciseaux ou de pinces coupantes nous enlevons le surplus de silicone indésirable.






Quelques exemples de moulages simples en polyuréthane.
Des embrasures de fenêtres et portes.

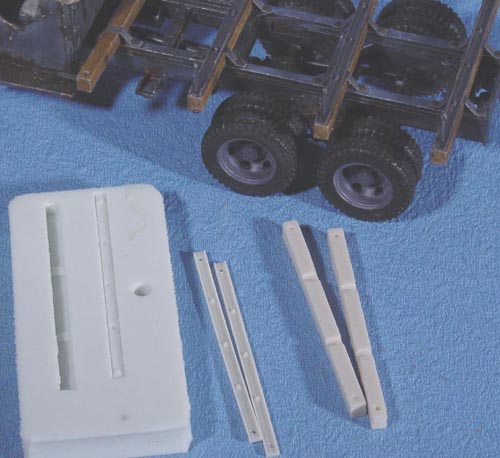

Des traverses bois et métalliques pour notre camion GMC.

Porte de trémie





Lorsque nous moulons des pièces plates la résine à tendance à remonter sur les bords du moule ce qui donne des pièce qui ne sont parfaitement planes.

La solution pour éviter ce défaut est d’enduire une plaque de Plexiglas avec de la cire de démoulage (Soloplast) disponible chez Rougier et Plé).

On remplit le moule de résine en prenant soin d’évacuer les bulles et on applique progressivement le Plexiglas sur la résine et son moule. Par une légère pression on évacue les bulles et on laisse sécher.

Remarque cette technique est valable pour de petite surfaces, pour des plus grandes surfaces, on fait l’effet contraire, c’est à dire en appliquant la plaque on introduit des bulles d’air.

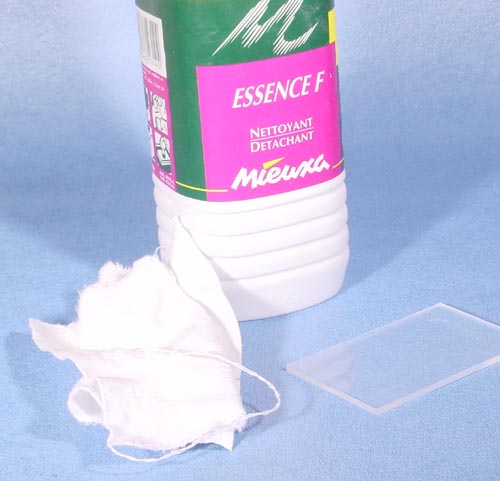

Une fois utilisé il est impératif de nettoyer la plaque, par exemple avec de l’essence. On applique à nouveau la cire et la plaque est réutilisable.


Deux petits exemple de moulage, prototype non terminé.
